Станок для порезки рулонных материалов без перемотки. - Страница 2

Вадим · 11.01.2012, 16:29

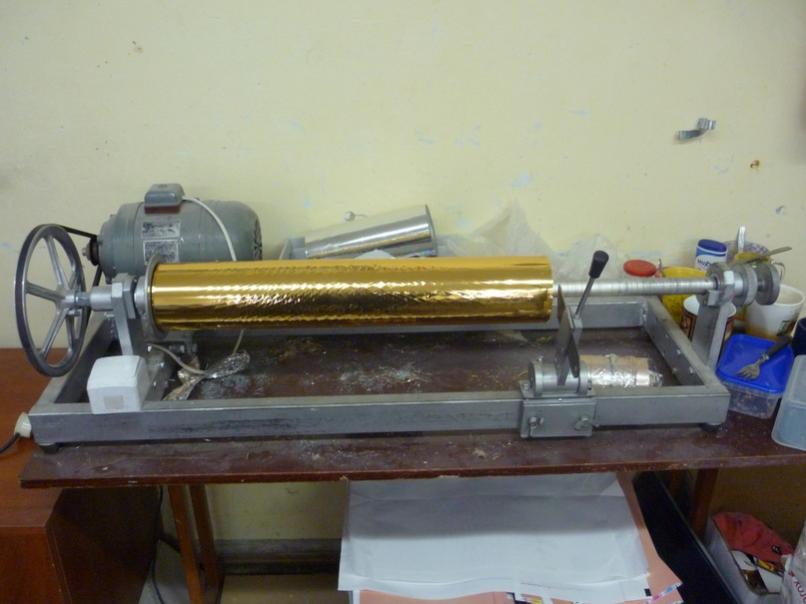

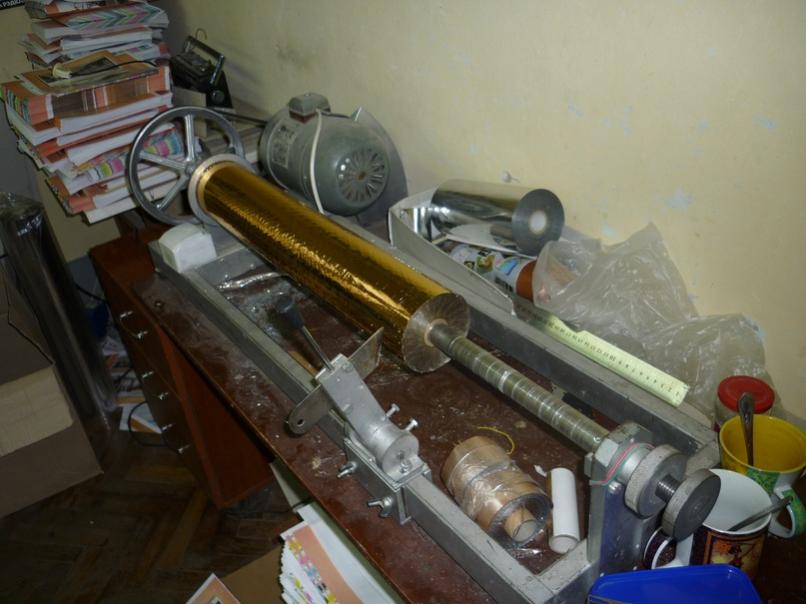

Вот он в жизни)

Nikit0s · 11.01.2012, 18:52

Вадим, а как рулон фиксируется на оси?
Просто ось в него забивается с усилием, или как-то еще?
И сколько стОит станок? А где находитесь?

VRM · 12.01.2012, 00:19

Цитата:

Сообщение от Вадим

Вот станок, который я "серийно" выпускаю, но я так понял, что в нем что-то не устраивает?
А он полностью анологичен станку из первой ссылки - только нож линейный, привод через понижающий ременной редуктор и "немножко" дешевле)

Не устраивает линейный нож, невозможность регулировать обороты (хотя если подобрать оптимальные, то может это и не нужно) и самое главное - длинна самого станка. Надо 1,2 - 1.5 метра.

Вадим · 12.01.2012, 13:12

Nikit0s, я писал чуть выше про методы закрепления - я использую две противостоящие губки, которые разжимают край вала изнутри.
Я нахожусь в Харькове.
2300 гривен при конфигурации: намотка до 305 метров, длинна рулона до 640 мм.

Вадим · 12.01.2012, 13:17

VRM, олично! появляются конкретные цифры)
Длинна рулона - 1500 мм
Регулировка оборотов - мне кажется это уже сладострастие) Это ощутимо удорожает и усложняет конструкцию в виду необходимости совсем другого класса двигателей, а полезность ее невысока - при снижении оборотов падает мощность.

Евгений · 12.01.2012, 13:30

в широкоформатной печати 1,6 м лучше, т.к. 1,5 и не туда и не сюда

Вадим · 12.01.2012, 13:42

Принято.
Длинна рулона - 1600 мм.
Нужна глубина резания - наружный диаметр минус диаметр шпульки.

Arial · 14.01.2012, 21:05

+1 в очереди на станок. ))
материалы в намотеке:
- пленка оракал
- бумвенил
- кожзам
длинна рулона: 1,10 - 1,40 м

Вадим · 14.01.2012, 22:31

Диаметры! Дайте мне диаметры!
Чтоб выбрать дисковый нож, мне нужно знать, на какую глубину он должен резать!

VRM · 15.01.2012, 01:46

Epson - Каталог - Расходные материалы - Бумага - Premium Canvas Satin 44"

Размеры рулона/листа: 1118мм х 12,2м
Тип покрытия: холст
Толщина (мм): 0.465
Диаметр сердечника: 2 дюйма

VRM · 15.01.2012, 02:38

Диаметр 9,903227551 см по вот такой формуле.

Исходные данные:
R1 - радиус шпули
d - толщина бумаги
L - длина бумаги

Найти:
R2 - радиус рулона с намотанной бумагой длиной L и толщиной d на шпулю радиусом R1

Площадь шпули: πR1²
Площадь бумаги: dL
Площадь намотанно рулона: πR2²
Откуда: πR1²+dL=πR2² => R2=√(R1²+dL/π)

Но тут не учтена толщина картонной шпули. А это миллиметра три по памяти.

С этой коррекцией внутренний радиус шпули 2,54 см, внешний = 2,54+0,3=2,84 см.
Диаметр рулона длинной 12,2 метра будет 10,22398728 см. Но учитывая неплотное прилягание слоев можно брать все 15 см в диаметре.

Вопчем я бы брал диск диаметром не меньше 30 см. )))

Вадим · 23.01.2012, 11:40

Сегодня заказал дисковый нож - обещают через неделю сделать.
Нож будет для моего серийного станочка - проверить как с ним получается работать и что за качество ножа.

Вадим · 23.01.2012, 12:12

Технические условия на проект:
Наружный диаметр рулонов примем 200 мм.
Длинна рулона 1600 мм.
Безосевая установка рулона - на двух нижних валах.
Дисковый нож - диаметр 250 мм, толщина 6 мм, угол заточки 15 градусов, посадочный диаметр 32 мм, сталь ХВГ(хром-ванадий-марганец), ожидаемая твердость 65 едениц.

VRM · 23.01.2012, 20:31

Я думаю при безосевом креплении рулона он будет проскальзывать. предпочтительнее наверное все-таки ось.

Вадим · 24.01.2012, 09:05

Тогда возникает проблема разных внутренних диаметров.
